产品介绍

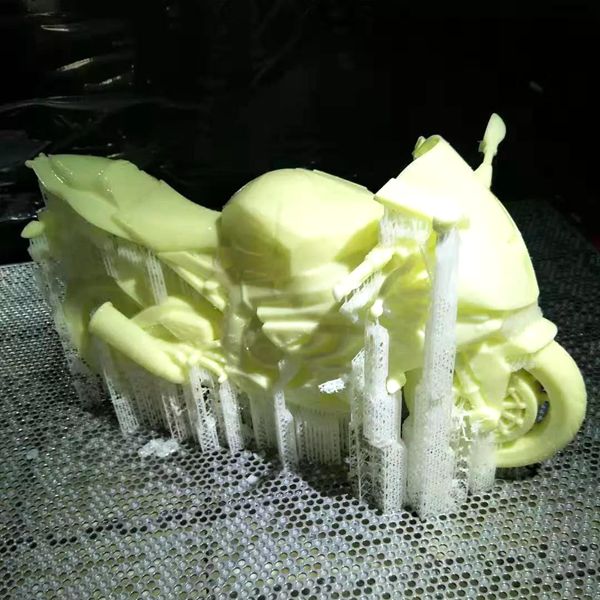

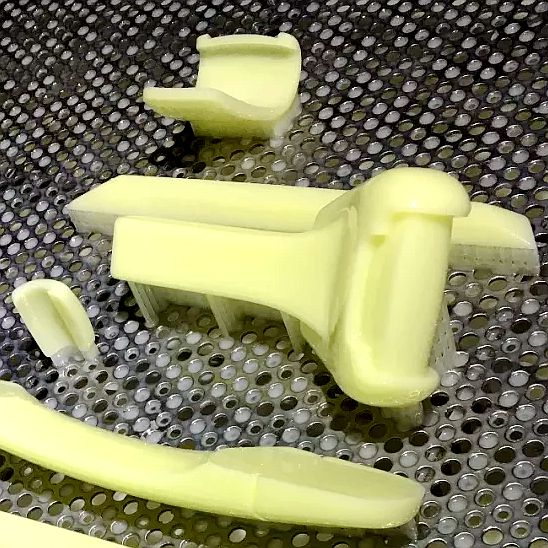

Lasty-KS 是一种具备精确和耐久特性的类ABS的立体光固化树脂，被用于SLA光固化3D打印机。使用Lasty-KS光敏树脂打印出来的产品，最初呈浅绿色，随后会逐渐转化为纯白色。可应用于于汽车，医疗，消费电子等工业领域的母模，概念模型，一般部件，功能性部件的制作。用Lasty-KS树脂制造的部件的耐久性长达6.5个月以上。
典型特点
-中等粘度的液态树脂，确保其更容易涂层以及清洗部件和机器
-在潮湿环境中具有更好的强度及尺寸保持特性
-只需要极小的部件修饰
-更长的实际使用期限
典型优点
-更少的部件完成时间
-能够建造精确和高韧性的部件并提高了部件的尺寸稳定性
-对于真空铸造部件的高质量控制
-颜色更加接近于ABS
-**的可加工性
原形态液态材料的物理性能
外观 | 白色 |
密度 | 1.13g/cm3 @ 25 ℃ |
粘度 | 390 cps @ 26 ℃ |
固化深度 | 0.141 mm |
临界曝光量 | 8.6 mJ/cm2 |
建造层厚
| 0.1mm |
固化后材料的机械性能
测试项目 | TEST METHOD 测试方法 | VALUE 数值 |
|
| 90分钟紫外固化 |
硬度, Shore D | ASTM D 2240 | 86 |
弯曲模量, Mpa | ASTM D 790 | 2,498-2,550 |
弯曲强度, Mpa | ASTM D 790 | 70- 75 |
拉伸模量, MPa | ASTM D 638 | 2,451-2,565 |
拉伸强度, MPa | ASTM D 638 | 40-56 |
断裂延长率 | ASTM D 638 | 11 -17% |
泊松比 | ASTM D 638 | 0.38-0.42 |
缺口冲击强度, J/m
| ASTM D 256 | 30 - 43 |
热变形温度, ℃ | ASTM D 648 @66PSI | 63 |
玻璃化转变温度，℃
| DMA，E”peak | 75 |
热膨胀系数, /℃ | TMA(T<Tg) | 92*E-6 |
密度, g/cm3 |
| 1.15 |
介电常数 60 Hz | ASTM D 150-98 | 4.5 |
介电常数 1 kHz | ASTM D 150-98 | 3.9 |
介电常数 1 MHz | ASTM D 150-98 | 3.6 |
绝缘强度
| ASTM D 1549-97a | 14.8 |
注：Lasty-KS使用温度和保存温度不宜过高，请在25摄氏度以下使用；推荐使用和保存温度为18-25摄氏度。
