产品特点

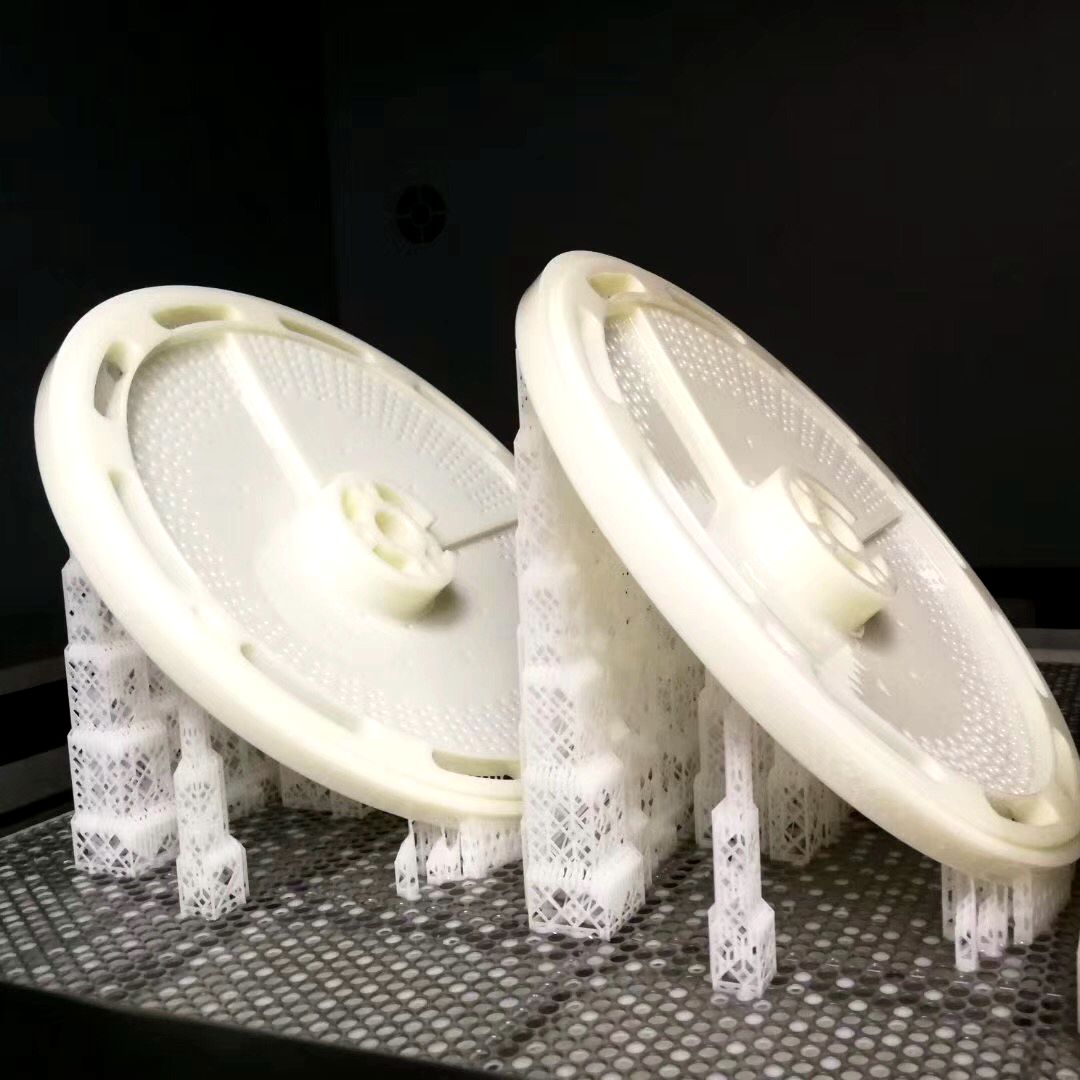

JS-UV-2016是一种表面光洁度较好的高精度（SLA）3D打印树脂，应用于光固化3D打印机，是手板模型制作常见3D打印材料，汽车，医疗，消费电子等工业领域的母模，概念模型，一般部件，功能性部件均可制作。用JS-UV-2016光敏树脂制造的部件的耐久性长达6.5个月以上。
典型特点
-中等粘度的液态树脂，确保其更容易涂层以及清洗部件和机器
-在潮湿环境中具有更好的强度及尺寸保持特性
-只需要极小的部件修饰
-更长的实际使用期限
典型优点
-更少的部件完成时间
-能够建造精确和高韧性的部件并提高了部件的尺寸稳定性
-对于真空铸造部件的高质量控制
-低收缩和优异的耐变黄性
-华丽的白色外观
-**的可加工性
液态材料的物理性能
外观 | White白色 |
密度 | 1.13g/cm3 @ 25 ℃ |
粘度 | 355 cps @ 28 ℃ |
固化深度 | 0.145 mm |
临界曝光量 | 9.3 mJ/cm2 |
建造层厚 | 0.1mm |
固化后材料的机械性能
测试项目 | 测试方法 | VALUE 数值 |
|
| 90分钟紫外固化 |
硬度, Shore D | ASTM D 2240 | 83 |
弯曲模量, Mpa | ASTM D 790 | 2,692-2,775 |
弯曲强度, Mpa | ASTM D 790 | 69- 74 |
拉伸模量, MPa | ASTM D 638 | 2,189-2,395 |
拉伸强度, MPa | ASTM D 638 | 27-31 |
断裂延长率 | ASTM D 638 | 12 -20% |
缺口冲击强度
| ASTM D 256 | 58 - 70 |
热变形温度, ℃
| ASTM D 648 @66PSI | 52 |
玻璃化转变温度，℃
| DMA，E”peak | 62 |
热膨胀系数, /℃ | TMA(T<Tg) | 97*E-6 |
密度, g/cm3 |
| 1.16 |
注：JS-UV-2016使用温度和保存温度不宜过高，请在25摄氏度以下使用；推荐使用和保存温度为18-25摄氏度。
